DELTA-F

Der Deutsche Wilhelm Emil Fein war im Jahre 1890 der Erfinder der ersten elektrischen Handbohrmaschine. Seither hat sich im Bereich der Elektromaschinen viel entwickelt und in fast jedem Haushalt findet sich heute eine solche Maschine. Wann allerdings die erste Winkelbohrmaschine erfunden wurde ist uns nicht ganz klar. Fakt ist, wenn man diese auf der Baustelle benötigt, liegt sie in der Regel in der Werkstatt und zuweilen beginnen die Probleme…

Die Aufgaben der Schreiner und aller, die sich mit Innenausbau beschäftigen, sind vielschichtig und haben sich in den letzten Jahren zum Teil stark verändert. Schraubverbindungen sind an der Tagesordnung und nicht selten liegen diese in kniffeligen und schlecht zugänglichen Bereichen. Es kommt vor, dass an einer schlecht zugänglichen Stelle eine Bohrung angefertigt oder eine Schraube eingebracht werden soll. Platzverhältnisse sind so oft begrenzt, dass selbst eine Winkelbohrmaschine zu groß baut. Oftmals ist der Schraubendreher die letzte Möglichkeit, wobei dieser aber keine wirkliche Lösung darstellt. Helfen kann eine Winkelschraubvorrichtung, mit der man einmal in der Lage ist, eine Bohrung anzufertigen und zum anderen eine Schraube einzudrehen. Hierzu muss diese Vorrichtung so stabil gefertigt sein, dass man ein entsprechendes Drehmoment übertragen kann. Die Lösung ist die 90fix Winkelschraubvorrichtung von FAMAG.

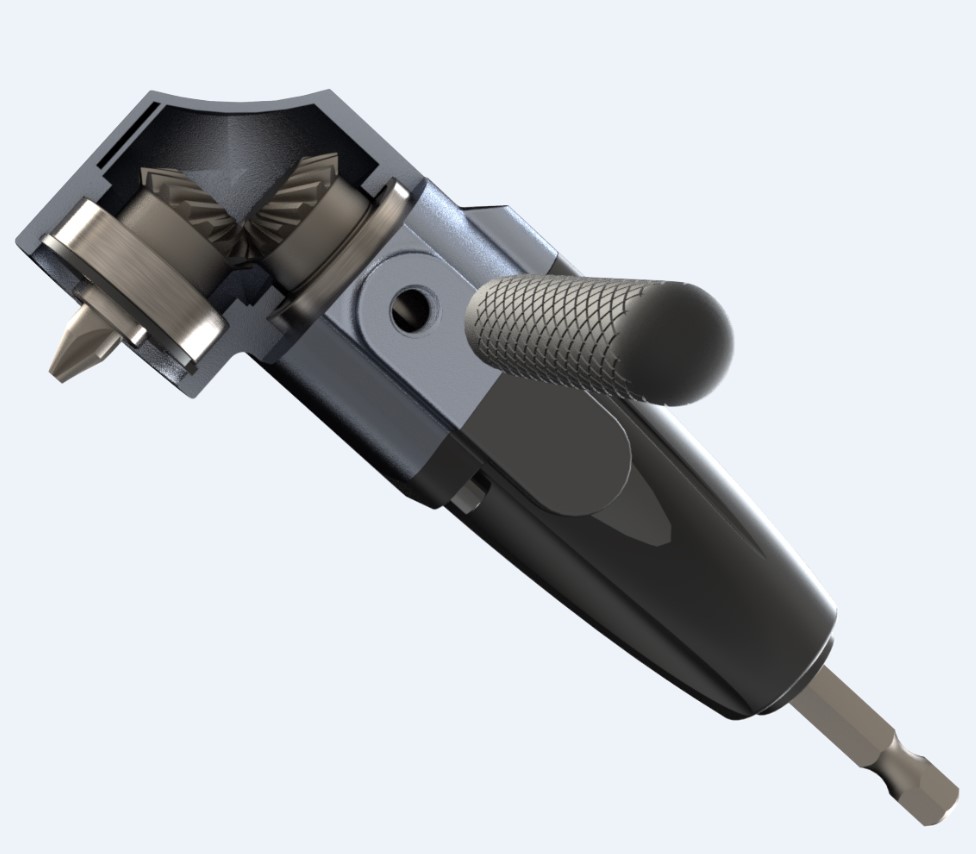

Das Gehäuse der 90fix Winkelschraubvorrichtung besteht aus stabilem Aluminium und nicht aus Kunststoff. Der beiliegende Handgriff kann in zwei Positionen ins Gehäuse eingeschraubt werden. Im Innern findet sich ein Paar Metallzahnräder, die zur perfekten Kraftübertragung schrägverzahnt gestaltet sind. Damit liegt das maximal übertragbare Drehmoment bei 50 Nm! Durch die Schrägverzahnung laufen die Zahnräder besonders laufruhig, was sich sehr gut beim Bohren mit den FAMAG Bohrer-Bits im Akkuschrauber auswirkt. Drehzahlen von 2.000 min-1 sind überhaupt kein Problem, da die Lagerung der Wellen mit hochwertigen Kugellagern erfolgt. Für eine zusätzliche Lagerung der Antriebswelle haben wir ein schwarzes Kunststoffgehäuseteil ergänzt. Das sieht nicht nur gut aus, sondern stabilisiert die Antriebswelle zusätzlich. Die Aufnahme der ¼ INCH Bits auf der Abtriebsseite ist mit einem kräftigen Magneten versehen. Der Schraubwinkel beträgt 90° und die Bautiefe ist minimal gestaltet, damit man auch wirklich bis in den letzten Winkel gelangen kann.

Sie möchten in einer schlecht zugänglichen Stelle eine Bohrung anfertigen oder eine Schraube einschrauben? Dieser Bereich ist so eng, dass selbst ein kleiner Akkuschrauber zu viel Raum benötigt? Kein Problem, mit der 90fix Winkelschraubvorrichtung von FAMAG kommen Sie nahezu in jede versteckte Ecke. Spannen Sie den Sechskant-Schaft der Vorrichtung in den Akkuschrauber und setzen Sie nach Belieben in die 90fix einen Schrauber-Bit oder auch Spiralbohrer mit Bit-Schaft ein. Wir bevorzugen hier Torx Schrauben gegenüber den Kreuzschlitzen. Wahlweise können Sie den beiliegenden Handgriff in zwei verschiedene Positionen an der Vorrichtung einschrauben. Damit steht dieser nicht im Weg, bietet aber eine ordentliche Handhabung bei der Kraftübertragung. Die 90fix ist in ihrer Konstruktion so robust gebaut, dass Sie Schrauben mit einer Gesamtlänge bis 60 mm einschrauben können. Durch das stabile Innenleben sind Drehzahlen bis zu 2.000 min-1 überhaupt kein Problem. Damit ist die Winkelschraubvorrichtung ideal geeignet um Spiralwerkzeuge mit Bit-Schaft einzusetzen.

Die 90fix besticht nicht nur durch ihre robuste Bauweise sondern ebenfalls durch ein exzellentes Preis/Leistungsverhältnis. Wir kennen keine Winkelschraubvorrichtung zu diesem Preis!, mit der Sie 50 Nm übertragen oder mit 2.000 min-1 eine Bohrung erzeugen können. Durch die kompakte Bauweise ist sie auf der einen Seite unglaublich handlich, auf der anderen Seite mit eingeschraubtem Handgriff sehr gut zu handhaben.

Bei der 90fix handelt es sich also um ein echtes Qualitätswerkzeug der FAMAG-Einteilung „Exzellent“. Durch seine Alleinstellungsmerkmale gehört dieses Produkt zur DELTA-F Familie von FAMAG.

• Drehmomente von bis zu 50 Nm können durch die schrägverzahnten Metallzahnräder dauerhaft übertragen werden
• bestens geeignet auch für Spiralbohrer mit Sechskantschaft, da drehzahlfest bis maximal 2.000 min-1
• sehr kompakte Baumaße und exakt im 90° Winkel
• einsetzbar mit und ohne Handgriff. Der Handgriff kann in zwei Positionen ins Gehäuse geschraubt werden
• sehr robust und langlebig mittels dauerfester Lagerung durch Kugellager
• ausgesprochen gutes Preis/Leistungsverhältnis

Mit einer Gesamtlänge von 125 mm, einer Bautiefe von nur 40 mm und einem maximal übertragbaren Drehmoment von 50 Nm zählt die 90fix zu den kleinsten und stärksten überhaupt. Damit lassen sich Schrauben mit einer Gesamtlänge von bis zu 60 mm einschrauben und vor Drehzahlen von max. 2.000 min-1 hat sie keine Angst. Hier die wichtigsten Details im Überblick:

Wichtige Kennzahlen:

Art.-Serie	1598
Länge	125 mm
Bautiefe	< 40 mm
SØ	¼ Inch
Gehäuse	Alu
Griff	Stahl
Zahnräder	Metall
Verzahnung	schräg
Drehzahl	2.000 min-1
Kraft	50 Nm
EAN	ja
Verpackung	Blister
VE	1

Geliefert wird die 90fix Winkelschraubvorrichtung in einer Blisterverpackung auf der sich die wichtigsten Produktparameter finden. Neben dem Einzelwerkzeug liefern wir die 90fix auch in zwei Sets: Einmal im hochwertigen Holzkästchen als Ausführung „kompakt“ und in einer praktischen Textil-Tasche.

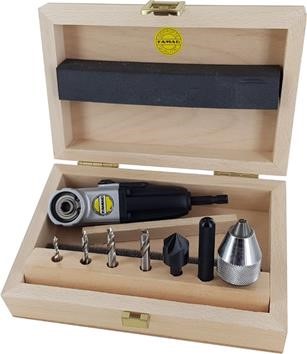

Im Holzkasten finden sich neben der 90fix kurze Holzspiralbohrer mit passendem Bit-Schaft in den Durchmessern 3/4/5/6 mm der Serie 1596. Perfekt geeignet um z.B. Bohrungen für Schrauben vorzubohren. Genau wie der beiliegende Senker (Ø 16 mm) können diese einfach in die Vorrichtung eingesteckt werden. Der kräftige Magnet der 90fix verhindert, dass diese in der Anwendung aus der Bit-Halterung rutschen. Selbstverständlich befindet sich in diesem Set auch der einschraubbare Haltegriff. Dieser lässt sich in zwei verschiedenen Positionen einschrauben und bietet einen guten Halt in der Handhabung. Zusätzlich liegt ein kleines Maschinenfutter bei, in dem Werkzeuge mit zylindrischem Schaft eingespannt werden können.

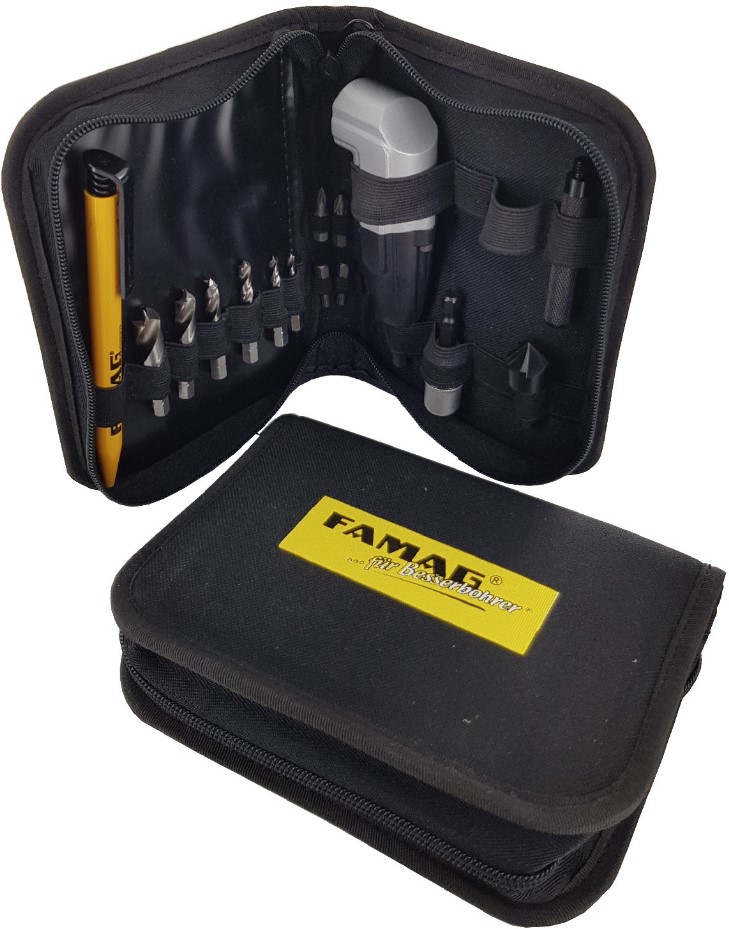

Die Ausführung in der praktischen Tasche beinhaltet 13 Werkzeuge: Die 90fix, den Haltegriff, kurze Holzspiralbohrer-Bits der Serie 1596 in den Durchmessern 3/4/5/6/8/10 mm, einen 16 mm Versenker, diverse Torx und Kreuzschlitz-Schrauber-Bits und ein Schnellwechsel-Bit Futter. Alles fein säuberlich und sehr praktisch untergebracht in der schwarzen FAMAG Textil-Tasche. Perfekt geeignet, diese Tasche auf der Baustelle dabei zu haben.

Als Zubehör bieten wir die Holzspiralbohrer-Bits selbstverständlich alle einzeln an. Sie können zwischen einem Kopfanschliff für die Holz- oder Metallbearbeitung und unterschiedlichen Gesamtlängen wählen. Neben den Einzelwerkzeugen sind diese Bits auch im praktischen Blister mit den Ø 3/4/5/6/8 mm lieferbar. Die langen Bits der Serie 1597 bieten wir weiterhin im 11-teiligen Set im hochwertigen Holzkasten an. Dieses Set beinhaltet die Ø 3/4/5/6/7/8/9/10/11/12/13 mm.
